表面缺陷在线检测系统,采用高速线扫描成像与深度学习识别技术,可在线高速、精确地完成缺陷检测,并结合声光报警、自动打标、质量报表统计及产品分级处理,为产品质量控制和工艺优化提供有效保障。
被测材料经过检测工位时,由编码器同步触发工业线扫描相机实时连续扫描材料表面,LED 线性光源均匀打光,采集的高分辨率图像经千兆/万兆以太网实时传输至工控机处理单元。图像处理算法提取疑似瑕疵区域,经深度学习分类模型判定缺陷类型并记录其图像、坐标、面积等信息,同时通过I/O信号实现声光报警、自动打标及不良品联动处理。
适用基材:镍带(含纯镍带、镀镍钢带、镍合金带、复合镍带等)
适配工序:轧制后、退火后、清洗后、分切/纵剪后、卷取前;也可部署于开卷复检前等
面向客户:镍带生产企业、电池/电子/五金等下游加工企业、工艺/设备/材料研发团队及第三方检测机构
检测难点说明:镍带缺陷形态多样且易混淆,人工分级稳定性差;金属表面反光强、纹理变化大,低对比度缺陷易被掩盖;卷对卷高速连续生产对全幅面实时检测要求高;不同厚度、宽度、合金牌号及表面状态差异大,传统算法泛化能力不足;缺陷来源复杂,需支持位置记录与工艺追溯;同时要求边部、中部全覆盖检测,并输出精准定位信息以支持分切、降级和质量管控。
缺陷类型:表面破损,凹坑,麻点,起皮,分层,毛刺,油斑,夹杂等
缺陷展示

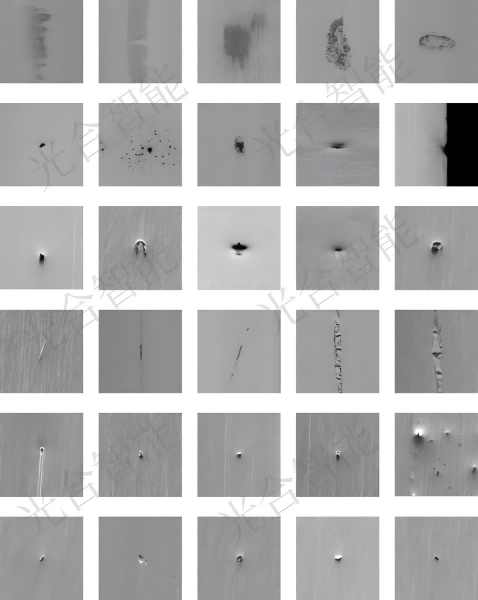

镍带表面瑕疵检出图
参数名称 | 规格要求 |
检测对象 | 镍带 |
材质&颜色 | 银白/亮银白色 |
产品幅宽 | 任意幅宽 |
产线速度 | Max 200 m/min |
检测区域 | 表面全域/正/反面检测 |
安装位置 | 收卷前/分切前 |
相机精度 | CD: 0.05 mm/pix MD: 0.05 mm/pix |
检测精度 | 划伤缺陷:宽度 0.05mm 长度 0.5mm |
缺陷类型 | 表面破损,凹坑,麻点,起皮,分层,毛刺,油斑,夹杂等 |
五、核心优势
成像方案作为视觉项目的核心,直接决定了缺陷的检出效果。在最优的成像方案下,可以使缺陷无干扰成像,提高检出率,减少误检率,无需繁杂处理即可满足检出要求。相反,缺陷成像不清晰甚至无法成像,后续的再多补充方案也无法弥补设备先天的漏检痛点。
光合智能的视觉工程师拥有多年的行业从业经验,严格依据客户需求定制最优视觉方案,从根本上解决缺陷的检出和识别问题。
光合智能检测系统不是孤立的系统,它拥有多样的交互接口,可以与生产现场的MES、ERP、PLC等智能终端实现互联,信息共享,真正实现了产品质量的数字化,质量监控的无人化,产品品控的最优化,是厂家降本增效的关键设备。
高性能计算单元:定制化高性能工业控制计算机。
高清工业镜头:最高16K分辨率的定制化工业高清镜头。
高性能线扫描相机:高性能的工业CMOS相机、图像采集卡。
高亮LED线性光源:美国CREE灯珠,亮度更强,寿命更长(6万小时)。
高标准工业机柜:兼顾防尘散热,有效保护设备的稳定性和使用寿命。
基于深度学习的AI模块能适应复杂背景,低对比度等特殊的成像工况,缺陷检出的同时,精准识别分类,无需繁杂的训练过程,只要少量缺陷图像样本数据便能达到理想的分类效果。
缺陷检出时,检测系统提供声光报警,也可与生产线联动,给生产线输出停机信号使产线停机,以便现场人员处理缺陷,也可通过贴标机、喷码机在产品边缘贴标签、喷码标记缺陷,即使产品成卷后也能一目了然的看到缺陷所在位置。
系统还可提供多种类型的质量报表供客户参考,客户可依据报表数据对产品做等级划分,也便于被检测产品的买方对缺陷数据的追溯和产品质量把控。
类别 | 编号 | 功能明细 |
实时 | 1 | 实时瑕疵X/Y坐标分布地图(鸟瞰图)显示 |
2 | 缺陷墙功能:实时滚动显示当前及近期瑕疵缩略图(数量可调) | |
3 | 实时显示单枚瑕疵的面积、坐标位置、编号、检出时间 | |
4 | 当前卷检测米数实时显示(编码器记米,附带功能,需定期校准) | |
5 | 实时产品信息:规格、类型、班别、操作人员等(可定制字段) | |
6 | 用户可自行设定检测精度(大小阈值)、深浅(灰度阈值)等参数 | |
7 | 检测到缺陷时自动声光报警(不同缺陷类型可设不同声音长度) | |
8 | 自动寻边功能:根据材料偏移及幅宽变化自适应调整检测区域 | |
参数 管理 | 9 | 用户可自定义缺陷名称 |
10 | 针对不同材料/配方独立保存检测参数,一键切换检测配方 | |
11 | 自定义缺陷报警模块:按大小/灰度设定报警阈值及报警时长 | |
12 | 周期性/连续性缺陷报警:缺陷在规定长度内反复出现时触发 | |
13 | 软件自定义分条/分段统计功能(针对可调分切产线) | |
历史 | 14 | 历史记录统计、查询(按时间/卷号/缺陷类型等)、导出及报表打印 |
15 | 导出单卷产品瑕疵检测记录质量报表(Excel/PDF等) | |
16 | 按生产时间、批次号检索,实现任意时间段内的检测记录追溯 | |
17 | 大容量数据存储,历史记录有效存储≥0.5年(HDD 容量保证) | |
报表 | 18 | 可打印任意一卷已完成检测的产品检测报表(需选配打印机) |
系统 | 19 | 产线信号联动:自动换卷/停止/启动/联动报警等I/O信号交互 |
20 | 预留MES/ERP标准数据接口(TCP/IP+数据库),支持数据同步 | |
21 | 预装远程维护客户端,支持远程诊断、参数调优及软件升级 | |
22 | 软件终身免费维护(不含新增定制功能开发) |
线扫相机、定制光源、整套机柜、编码器、机械支架
现场操作人员培训、品质人员后台使用培训、系统操作手册
整机质保、远程 7×24 技术响应,江浙沪24小时现场解决,其他地区48小时到达现场
现场算法迭代调优、新增缺陷模型升级,软件终身维护
年度巡检、光源相机校准、光学维护服务
前置试样服务:来料试样检测,提前评估检出效果

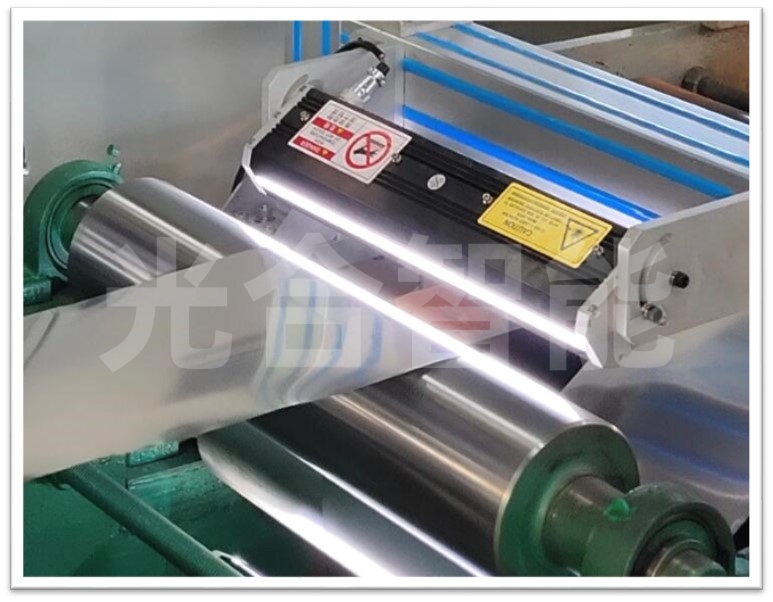

镍带现场安装图
Q:镍带表面反光强、纹理变化大,系统能稳定检出吗?
A:可以。系统针对金属高反光表面做了专门优化,结合多角度光源和自适应算法,能有效抑制反光和纹理干扰,稳定检出低对比度缺陷。
Q:换卷、换规格频繁,产线节拍会受影响吗?
A:不会。系统独立部署,不干扰产线运行,支持自动识别换卷和规格切换,模型参数可随新规格自动匹配,无需停机调整。
Q:能不能和现有复卷机、分切机联动?
A:支持。预留 IO 与通讯接口,可联动喷码、贴标、分切、分级等设备,严重缺陷可输出停机或报警信号。
Q:可以先做试样验证效果吗?
A:支持。可寄送镍带缺陷样品或提供现场数据,我们完成试样检测后提供缺陷检出报告与效果视频,再评估上线方案。
