彩涂板表面瑕疵检测

2025-02-12
次

彩涂板表面瑕疵在线检测系统

一、检测原理

表面缺陷在线检测系统,采用高速线扫描成像与深度学习识别技术,可在线高速、精确地完成缺陷检测,并结合声光报警、自动打标、质量报表统计及产品分级处理,为产品质量控制和工艺优化提供有效保障。

被测材料经过检测工位时,由编码器同步触发工业线扫描相机实时连续扫描材料表面,LED 线性光源均匀打光,采集的高分辨率图像经千兆/万兆以太网实时传输至工控机处理单元。图像处理算法提取疑似瑕疵区域,经深度学习分类模型判定缺陷类型并记录其图像、坐标、面积等信息,同时通过I/O信号实现声光报警、自动打标及不良品联动处理。

二、应用场景

  1. 适用基材:彩涂板(含冷轧基板、镀锌基板、镀铝锌基板、彩铝板等有机涂层金属带材)

  2. 适配工序:涂层涂覆后、固化烘烤后、冷却后、卷取前,也可部署于开卷复检、分卷/横剪前等

  3. 面向客户:彩涂板生产企业、家电/建材/汽车等下游加工企业、工艺/设备/材料研发团队及第三方检测机构

  4. 检测难点说明:缺陷种类繁多且形态相近,低对比度缺陷易受反光干扰导致漏检;高速连续生产下人工难以实现全幅面实时质检;多变的涂层体系与花纹对算法泛化能力要求高;同时系统还需兼顾缺陷的精准定位与工艺追溯,以支持质量分级和产线优化。

三、缺陷图像

  1. 缺陷类型:缩孔,漏涂,麻点,异物压入,蚊虫,脏污,凹坑,凸起,起泡,板凹,杂质,线条,划伤,油漆气泡黑线,油漆内夹杂黑线,亮线等

  2. 缺陷展示:

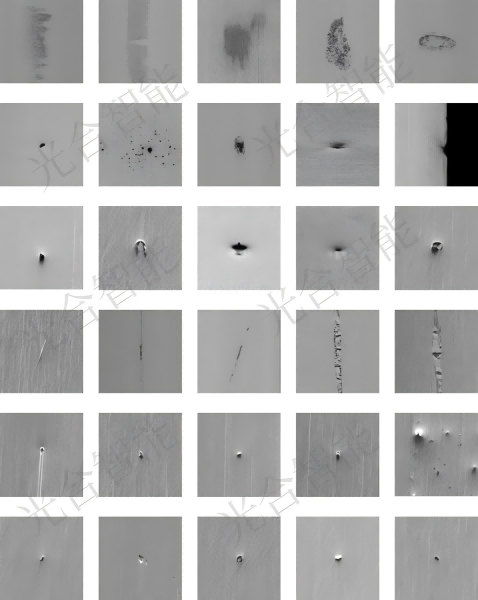

彩涂板表面瑕疵检出图

四、技术参数

参数名称

规格要求

检测对象

彩涂板

材质&颜色

白灰、海蓝、绯红、象牙白、银灰、砖红、瓷蓝、深豆绿、橘黄等

产品幅宽

任意幅宽

产线速度

Max 120  m/min

检测区域

表面全域/正/反面检测

安装位置

收卷前/分切前 /冷却后等

相机精度

CD:0.05mm/pix

MD:0.05mm/pix

检测精度

宽度0.1mm 长度0.1mm

缺陷类型

缩孔,漏涂,麻点,异物压入,蚊虫,脏污,凹坑,凸起,起泡,板凹,杂质,线条,划伤,油漆气泡黑线,油漆内夹杂黑线,亮线等

五、核心优势

最优成像解决方案

成像方案作为视觉项目的核心,直接决定了缺陷的检出效果。在最优的成像方案下,可以使缺陷无干扰成像,提高检出率,减少误检率,无需繁杂处理即可满足检出要求。相反,缺陷成像不清晰甚至无法成像,后续的再多补充方案也无法弥补设备先天的漏检痛点。

光合智能的视觉工程师拥有多年的行业从业经验,严格依据客户需求定制最优视觉方案,从根本上解决缺陷的检出和识别问题。

多样的交互方案

光合智能检测系统不是孤立的系统,它拥有多样的交互接口,可以与生产现场的MES、ERP、PLC等智能终端实现互联,信息共享,真正实现了产品质量的数字化,质量监控的无人化,产品品控的最优化,是厂家降本增效的关键设备。

高性能硬件单元

  1. 高性能计算单元:定制化高性能工业控制计算机。

  2. 高清工业镜头:最高16K分辨率的定制化工业高清镜头。

  3. 高性能线扫描相机:高性能的工业CMOS相机、图像采集卡。

  4. 高亮LED线性光源:美国CREE灯珠,亮度更强,寿命更长(6万小时)。

  5. 高标准工业机柜:兼顾防尘散热,有效保护设备的稳定性和使用寿命。

人工智能AI模块

基于深度学习的AI模块能适应复杂背景,低对比度等特殊的成像工况,缺陷检出的同时,精准识别分类,无需繁杂的训练过程,只要少量缺陷图像样本数据便能达到理想的分类效果。

多样的缺陷处理方案

缺陷检出时,检测系统提供声光报警,也可与生产线联动,给生产线输出停机信号使产线停机,以便现场人员处理缺陷,也可通过贴标机、喷码机在产品边缘贴标签、喷码标记缺陷,即使产品成卷后也能一目了然地看到缺陷所在位置。

系统还可提供多种类型的质量报表供客户参考,客户可依据报表数据对产品做等级划分,也便于被检测产品的买方对缺陷数据的追溯和产品质量把控。

六、系统功能

类别

编号

功能明细

实时
监测

1

实时瑕疵X/Y坐标分布地图(鸟瞰图)显示

2

缺陷墙功能:实时滚动显示当前及近期瑕疵缩略图(数量可调)

3

实时显示单枚瑕疵的面积、坐标位置、编号、检出时间

4

当前卷检测米数实时显示(编码器记米,附带功能,需定期校准)

5

实时产品信息:规格、类型、班别、操作人员等(可定制字段)

6

用户可自行设定检测精度(大小阈值)、深浅(灰度阈值)等参数

7

检测到缺陷时自动声光报警(不同缺陷类型可设不同声音长度)

8

自动寻边功能:根据材料偏移及幅宽变化自适应调整检测区域

参数

管理

9

用户可自定义缺陷名称

10

针对不同材料/配方独立保存检测参数,一键切换检测配方

11

自定义缺陷报警模块:按大小/灰度设定报警阈值及报警时长

12

周期性/连续性缺陷报警:缺陷在规定长度内反复出现时触发

13

软件自定义分条/分段统计功能(针对可调分切产线)

历史
追溯

14

历史记录统计、查询(按时间/卷号/缺陷类型等)、导出及报表打印

15

导出单卷产品瑕疵检测记录质量报表(Excel/PDF等)

16

按生产时间、批次号检索,实现任意时间段内的检测记录追溯

17

大容量数据存储,历史记录有效存储≥0.5年(HDD 容量保证)

报表
输出

18

可打印任意一卷已完成检测的产品检测报表(需选配打印机)

系统
集成

19

产线信号联动:自动换卷/停止/启动/联动报警等I/O信号交互

20

预留MES/ERP标准数据接口(TCP/IP+数据库),支持数据同步

21

预装远程维护客户端,支持远程诊断、参数调优及软件升级

22

软件终身免费维护(不含新增定制功能开发)

七、交付内容与售后服务

交付清单

  1. 线扫相机、定制光源、整套机柜、编码器、机械支架

  2. 现场操作人员培训、品质人员后台使用培训、系统操作手册

售后保障

  1. 整机质保、远程 7×24 技术响应,江浙沪24小时现场解决,其他地区48小时到达现场

  2. 现场算法迭代调优、新增缺陷模型升级,软件终身维护

  3. 年度巡检、光源相机校准、光学维护服务

  4. 前置试样服务:来料试样检测,提前评估检出效果

八、现场案例

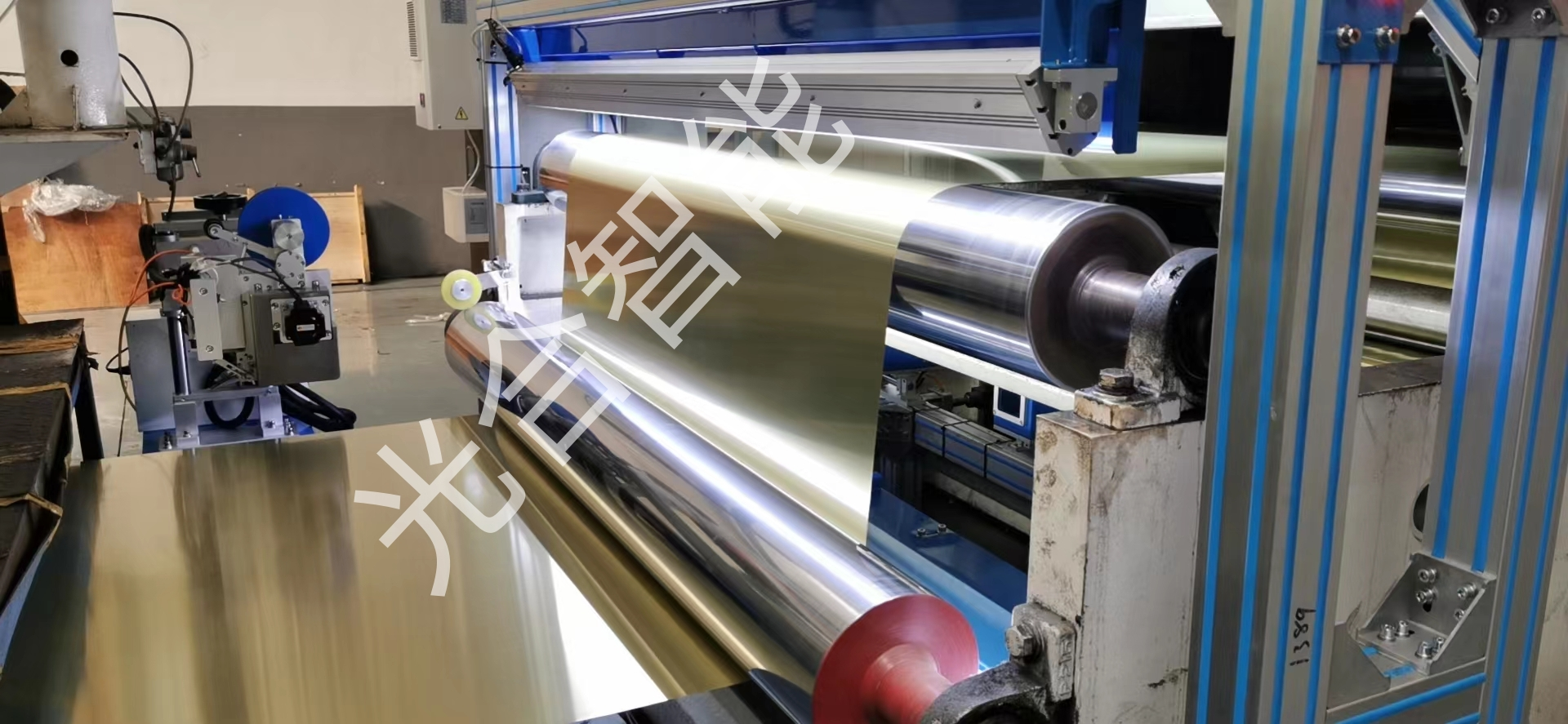

彩涂板现场安装图

九、FAQ

Q:缩孔、麻点、辊印这些缺陷容易混淆,系统能准确区分吗?

A:可以。系统针对彩涂板常见缺陷建立了专用分类模型,结合缺陷形态、尺寸、分布特征进行智能识别,支持按客户标准自定义缺陷等级和复判规则,检出率和分类准确率可随数据积累持续优化。



Q:能不能和现有产线设备联动?

A:支持。预留 IO 与通讯接口,可联动喷码、贴标、分切、分级等设备,严重缺陷可输出停机或报警信号。



Q:可以先做试样验证效果吗?

A:支持。可寄送彩涂板缺陷样品或提供现场数据,我们完成试样检测后提供缺陷检出报告与效果视频,再评估上线方案。
