换热板片表面瑕疵智能检测｜守住热管理装备泄漏风险第一道防线

换热板片作为板式换热器的核心承载元件，广泛应用于化工余热回收、食品制药、暖通空调、新能源热管理、数据中心液冷等关键场景。板材多采用 0.5~0.8mm 的 304/316L 不锈钢、钛及钛合金，经精密冲压形成人字形或波纹结构，依靠多片叠压构建高效换热核心。产品长期运行在高温、高压、腐蚀介质工况下，板片表面的微小缺陷都可能演变为介质泄漏、整机停机甚至客户索赔等重大质量事故。

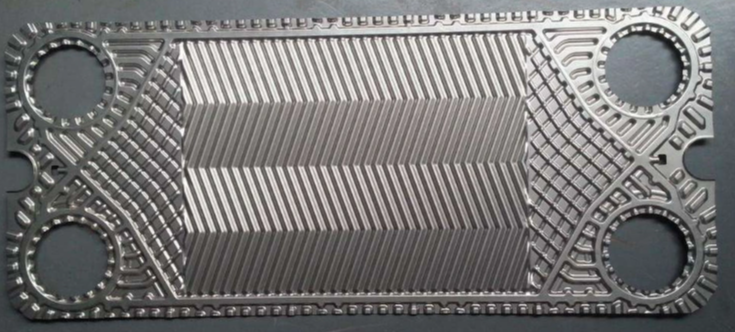

图1 换热片

在冲压成型、焊接、转运等全制造链条中，开裂、孔洞是换热板片最需要优先管控的高危瑕疵。这两类缺陷不仅直接威胁设备运行安全，也最容易因金属反光波纹纹理和人工目视疲劳而被漏检。

三类高危瑕疵，潜藏换热器运行风险

开裂：持续扩张的隐形隐患

开裂包括板片本体微裂纹、线状裂纹以及焊缝周边应力裂纹，多来源于冲压拉伸应力过载、焊接热应力、原材料本身材质缺陷。

微米级微裂纹在金属反光和波纹谷底处肉眼很难分辨，但在持续载荷、介质腐蚀和循环工况作用下，裂纹会逐步扩展，严重时可造成板片穿透泄漏，直接影响换热器整机运行稳定性。

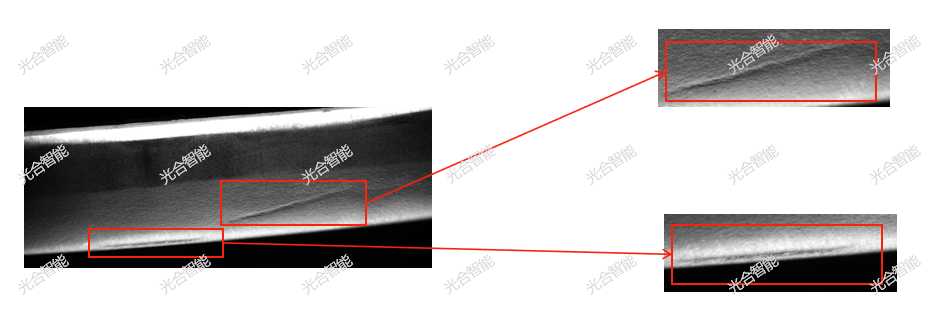

图二：开裂、孔洞缺陷

孔洞：直接的介质泄漏通道

孔洞包括针孔、砂眼、局部穿透小孔，主要源于原材料夹杂、轧制缺陷、冲压局部过度减薄等问题。

孔洞属于高等级风险瑕疵。即使尺寸微小的针孔，在工况压差条件下也可能发生介质渗漏，造成单张板片失效，并引发冷热介质串液，干扰整套系统稳定运行。

传统人工检测，难以稳定拦截高危瑕疵

换热板片具有波纹起伏、金属反光强、缺陷位置不固定等特点，传统人工目视抽检存在明显局限：

1. 微裂纹、细小针孔容易被金属反光和波纹纹理掩盖，肉眼识别难度高；

2. 裂纹常出现在波纹谷底、焊缝热影响区，普通检视角度不易覆盖；

3. 不同质检人员对破皮、细微裂纹的评判尺度存在差异，品质一致性难以保障；

4. 大批量生产中难以实现 100% 全检，偶发高危缺陷存在流出风险；

5. 缺陷图像和点位信息难以完整留存，不利于工艺复盘和客户审厂溯源。

因此，人工检测更适合作为基础筛查手段，难以稳定拦截开裂、孔洞这类高危瑕疵。

AI 视觉表面瑕疵检测系统，聚焦两类高危缺陷

针对换热板片生产现场的实际痛点，AI 视觉表面瑕疵检测系统以开裂、孔洞为重点检测对象，通过光学成像、深度学习算法和产线数据联动，帮助企业建立更稳定的在线质量防线。

系统核心性能

四大核心技术，筑牢高危缺陷管控防线

1. 定制化透射光学成像，放大微小缺陷信号

换热板片属于高反光金属工件，波纹结构容易产生阴影和镜面反光，影响微小裂纹、破皮和孔洞的成像稳定性。

系统采用专用透射光源成像方案，针对开裂、破皮、孔洞的成像特征进行专项优化，利用光线穿透板材形成的灰度变化，放大缺陷特征信号，降低金属表面反光干扰，为高危缺陷识别提供稳定的图像基础。

2. 深度学习算法，区分固有纹理与真实损伤

换热板片表面存在规律的人字形或波纹结构，容易对缺陷识别造成干扰。系统基于开裂、破皮、孔洞样本训练深度学习模型，能够区分板片固有冲压纹理与真实损伤。

在重点识别三类高危缺陷的基础上，系统可按企业质检标准对缺陷进行分类、定位和评级，并支持小样本迭代，帮助新板型快速完成模型适配，缩短现场调试周期。

3. 在线联动闭环管控，高危缺陷及时拦截

系统可对接产线 PLC、MES、ERP 等系统，实现检测数据与生产流程联动。当识别到开裂、破皮、孔洞等高风险缺陷时，系统可优先触发声光报警，并联动标记工位对瑕疵位置进行物理标记，便于后道复核与分拣。

同时，缺陷信息可按批次、缺陷类型等维度上传留存，满足品质审核和质量追溯需求。

4. 缺陷数据统计，反向指导工艺优化

系统自动存储工件检测图像、缺陷位置、缺陷类型等信息，并生成质量统计报表。通过统计开裂、破皮、孔洞的发生频次和高发位置，企业可排查原材料、模具、冲压、焊接等工序中的异常波动，推动质量管控从事后分选向工艺前置优化转变。

 方案落地价值

聚焦高危缺陷，降低泄漏风险

系统将开裂、破皮、孔洞作为重点管控对象，帮助企业弥补人工抽检短板，减少高危缺陷流出，降低换热器因板片泄漏、介质串液导致的设备故障和客户损失。

连续在线检测，缓解人工质检压力

设备可长时间连续运行，减少肉眼疲劳带来的漏检风险，降低质检岗位人力负担，适配换热板片大批量连续生产场景。

统一判定标准，满足质量溯源需求

AI 模型判定逻辑相对稳定，不会随人员、班次变化而产生明显偏差；检测图像与缺陷数据完整归档，可支撑客户审核、质量复盘和工艺追溯。

数据驱动工艺改善，提升制程稳定性

通过缺陷分布和发生频次统计，企业可更精准地定位开裂、破皮、孔洞的产生环节，辅助优化原材料选型、模具维护、冲压参数和焊接工艺，持续提升制程稳定性。

定制化检测方案，适配不同生产环节

针对换热板片检测场景，系统可结合企业产品类型、产线节拍和质检标准，提供原材料卷材在线检测、冲压后板片表面检测、成品外观终检等定制化方案，重点围绕开裂、破皮、孔洞等高风险瑕疵建立在线质量闭环。

如果您的换热板片产线正面临三类高危缺陷人工检测压力大、缺陷数据难以追溯、品质一致性难以保障等问题，可结合实际产线情况获取专属检测方案。

让每一片换热板片都经得起检验。
