锂电铜箔表面瑕疵检测方案｜电解 / 压延铜箔缺陷识别与设备选型

一、锂电铜箔的定义及生产方式

锂电铜箔在锂电池中主要承担汇集电子并导出电流的作用。铜箔是以高纯度铜材为原料，经压延加工或电化学方法制成的箔状制品。按生产工艺不同，铜箔可分为压延铜箔和电解铜箔。压延铜箔柔韧性和导电性更优，但成本较高，主要用于柔性电路板与高频场景；电解铜箔成本较低，市场份额超98%，是刚性电路板与锂电池市场的主流材料。

二、市场现状

随着新能源汽车渗透率持续提升、技术应用不断成熟，叠加储能产业高速增长，锂电铜箔需求量稳步上升。2025年，中国企业电解铜箔销量135万吨，较2024年增加35.1万吨；销售收入1294.65亿元，较2024年增加408.54亿元。预计2026年，中国企业电解铜箔销量160万吨，销售收入1500亿元。

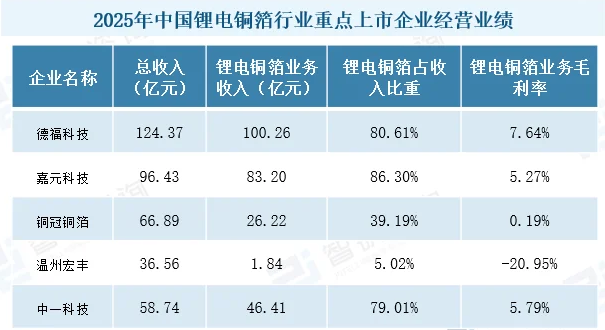

2025年中国锂电铜箔行业重点上市企业经营业绩

同时，伴随“双碳”目标落地与新型储能战略推进，国家及地方陆续出台多项产业政策，系统性支持锂电铜箔等关键材料发展，政策导向清晰、扶持力度持续加大。例如《铜产业高质量发展实施方案（2025—2027年）》，明确湖北大冶下陆区电子电路铜箔等重点产业集聚区的发展方向。

三、两种铜箔常见的表面瑕疵及影响

压延铜箔与电解铜箔成品表面瑕疵存在明显差异，这类瑕疵会直接影响下游电子元器件加工良率与长期使用可靠性。

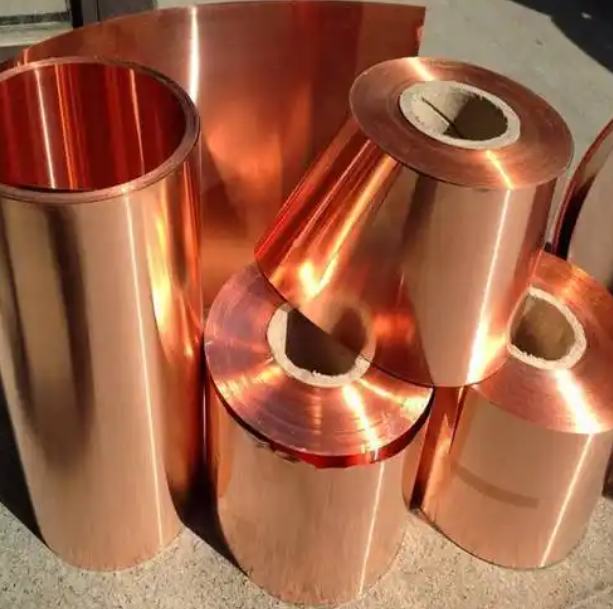

锂电铜箔图

（一）电解铜箔典型表面瑕疵及影响

粗糙度超标 / 分布不均：表面存在大量不规则凸起与局部凹坑，峰谷差值超出标准限值，会造成 PCB 制程信号损耗、线路断线，蚀刻后线路边缘出现锯齿缺陷。

针孔 / 渗透点：针尖大小的透光小孔，多由电解液杂质残留、阴极辊表面疵点引发。在 PCB 应用中会造成蚀刻后短路、断路；用于锂电池时，针孔还可能刺破隔膜，带来安全隐患。

划痕 / 亮线：可见或不易察觉的表面划伤。当划痕深度超过铜箔厚度 20% 时，后续弯折、蚀刻工序中易发生断裂，引发线路开路。

色斑 / 氧化变色：表面出现异于基材本色的斑点或条纹，主要由手汗沾染、高温高湿环境下氧化反应导致，会降低铜箔与树脂的界面结合力，引发覆铜板分层。

水波纹 / 鱼鳞纹：成片软性褶皱，由电解电流密度波动、收卷张力不均造成，会导致压合阶段树脂浸润不充分，基材产生气泡、剥离强度大幅波动。

（二）压延铜箔典型表面瑕疵及影响

板形不良（中间浪 / 双边浪）：轧制力与张力匹配失衡造成铜箔翘曲，会导致后续蚀刻线路成型不均、贴合产生气泡，在高频信号传输时出现阻抗不连续。

压入物 / 异物嵌入：空气中尘埃、轧制油内颗粒物被压入铜箔表层，是后续断线、短路、信号损耗的重要诱因。

划伤 / 辊印：轧辊表面磨损、导辊黏附铜屑形成线状痕迹。深度超标时，FPC 反复弯折过程中易萌生微裂纹，缩短产品耐弯折寿命。

油污 / 工艺介质残留：轧制油、清洗剂残留在铜箔表面，会造成后续粗化处理失效，铜箔与基材剥离强度不足，发生分层脱落。

边缘毛刺 / 裂口：分切刀具钝化产生边缘金属碎屑，在高速卷对卷生产中极易引发断带、缠辊，造成非计划停机。

四、检测与解决办法

针对上述表面瑕疵，常用检测方案分为现场离线快速检测、实验室精准检测、产线在线高速检测三类。结合铜箔生产高速化、连续化趋势，优先推荐产线在线高速检测；现场离线快速检测、实验室精准检测作为来料抽检、现场验货及实验室复核的辅助手段。

（一）推荐方案：产线在线高速检测

该方案适配高速连续化产线，可实现瑕疵实时标记，并联动工艺追溯。推荐配置：

视觉检测：在生箔机或分切机后端布设高分辨率线阵CMOS相机，搭配偏振光源，可适配最高1000m/min的产线速度，检测精度可达0.05mm，缺陷检出率≥99.5%，实时输出针孔、划伤、氧化斑等各类表面瑕疵的坐标信息。

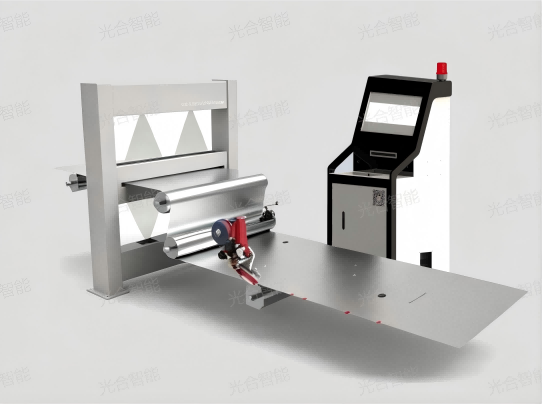

无锡光合金属瑕疵检测系统图

AI智能缺陷分析：依托深度学习算法搭建缺陷特征库，自动完成瑕疵分类；结合生产数据匹配设备/工艺指纹，定位轧辊损伤、电解电流波动等缺陷根源，实现产线工艺闭环优化。

特殊缺陷专项检测：采用X射线检测识别内部隐藏气泡、嵌入异物；红外检测识别早期微氧化斑点，覆盖目视无法识别的深层缺陷。

（二）辅助方案：现场离线快速检测

无需复杂设备，适合来料抽检、现场验货。缺点是人工检测易受疲劳、人员判定标准差异影响，仅作为辅助手段。

目视+透光检查：在标准照度检验台分别检查铜箔光面、毛面，识别氧化斑、划痕、褶皱；将铜箔对准强光源，统计单位面积透光点数量，快速排查针孔。

人工目检图

粗糙度比对卡：对照标准粗糙度图谱比对样品，快速判定粗糙度超标缺陷。 便携式弯折测试：现场取样反复弯折，快速筛查内部隐性晶格缺陷。

厚度快速比对：使用标准厚度比对卡对照样品，快速排查厚度不均诱发的隐性板形缺陷。

（三）辅助方案：实验室精准检测，用于缺陷量化定级

高精度测厚：采用激光测厚仪实现±0.5μm精度连续扫描，或β射线测厚仪检测纵、横向厚度偏差，精准定位“两头厚、中间薄”等厚度不均问题。

粗糙度轮廓检测：触针式轮廓仪扫描表面，精准测量Rz值，判定粗糙度分布不均情况。

理化性能校验：通过电导率测试区分两类铜箔。压延铜箔电导率较电解铜箔高3%—5%，可辅助甄别材质不纯带来的隐性瑕疵。

五、选型建议

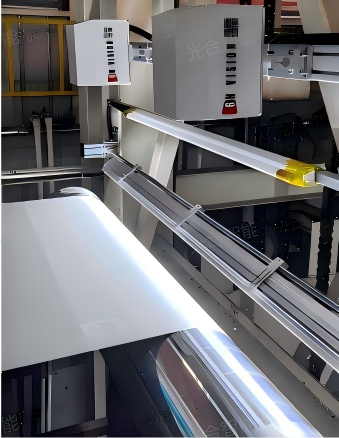

金属表面瑕疵检测系统安装现场图

1. 供应商选择

（1）样品打样测试：要求供应商使用我方铜箔样品开展现场打样测试，不单独依靠宣传PPT作为评估依据。

（2）确认产品稳定性：核实设备长期运行稳定性与故障率，核算全生命周期维护成本，不只对比初始采购价格。

2. 方案选择

避免精度冗余造成成本过高。精度并非独立指标，与幅宽、像素、算法能力强相关。在线检测方案无需盲目顶配，应根据产品核心管控缺陷匹配对应精度与硬件配置。例如锂电铜箔重点管控针孔，压延铜箔重点管控压痕，以此规避不必要的成本浪费。
