换热板 / 片表面瑕疵检测：聚焦开裂、破皮、孔洞，AI 守护每一片品质

一、换热板 / 片：热管理产业的核心元件

从化工流程的冷热交换、电力系统的余热回收，到食品制药的杀菌工艺、暖通空调的温度调控，再到新能源汽车的电池热管理和数据中心的液冷散热，换热板与换热片是整个热管理产业的基础元件。

换热板通常由 0.5‑0.8mm 厚的不锈钢（304/316L）、钛及钛合金等材料经精密冲压成型，表面压制有人字形或波纹结构，多片叠压后形成高效换热核心。换热片则以散热翅片、板翅式换热器鳍片为代表，通过密集的片状结构最大化散热面积，广泛应用于空调冷凝器、汽车散热器、电子设备散热模组等产品。

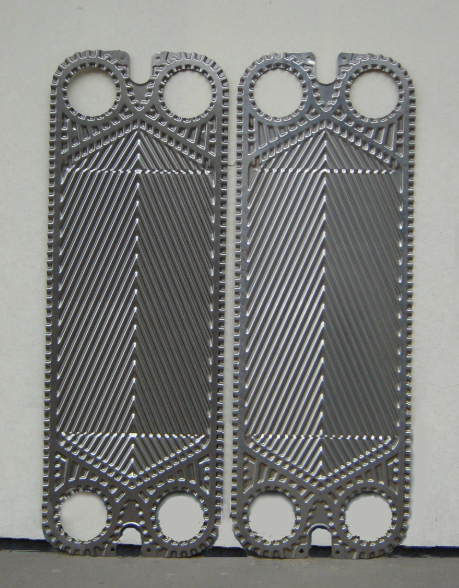

换热板

这类元件长期服役于高温、高压、接触腐蚀介质的工况，开裂、破皮、孔洞是生产质控当中需要重点关注的高危瑕疵，同时系统也可覆盖生产现场常见的其余外观类缺陷。

二、三类高危瑕疵：开裂、破皮、孔洞

在换热板 / 片冲压、焊接、转运全制造链条中，开裂、破皮、孔洞带来的质量风险相对突出，部分缺陷尺度细微，人工检测很容易出现疏漏，会给后续设备运行埋下泄漏、介质串液的隐患。

1. 开裂：隐形的定时炸弹

开裂包含板片本体微裂纹、线状裂纹以及焊缝周边应力裂纹。多来源于冲压拉伸应力过载、焊接热应力、原材料本身的材质缺陷。

风险：微米级微裂纹肉眼很难分辨，在工况持续载荷、介质腐蚀作用下，裂纹存在逐步扩张的可能性，严重时会造成板片穿透泄漏，影响换热器整机运行。

2. 破皮：耐腐蚀防护的突破口

破皮指板片表面钝化膜、防护层拉伤、磕碰破损，基体金属裸露。主要由模具拉伤、工序转运摩擦、工件磕碰造成。

风险：保护层发生破损后，不锈钢、钛材的耐腐蚀性能会受到影响，容易诱发点蚀，有逐步发展成穿孔的风险，间接缩短产品使用寿命。

3. 孔洞：直接泄漏通道

孔洞包含针孔、砂眼、局部穿透小孔，源于原材料夹杂、轧制缺陷、冲压局部过度减薄。

风险：属于高风险缺陷，即便尺寸微小的针孔，在工况压差条件下，便有可能发生介质渗漏，造成单张板片失效，干扰整套设备稳定运行。

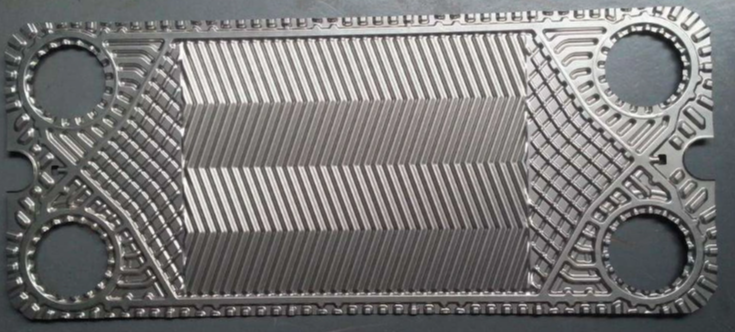

换热板

注：除上述三类重点关注缺陷之外，现场出现的划痕、凹坑、异物压伤等外观问题，也可依据企业实际质检标准做识别管控。

三、传统人工检测：高危缺陷为何容易漏检

开裂、破皮、孔洞属于换热板片质检的一大难点，传统人工目视抽检模式存在客观局限：

1. 部分缺陷尺度微小，微裂纹、细小针孔容易被金属反光、波纹纹理干扰，肉眼识别存在难度；

2. 缺陷出现位置并不固定，裂纹常出现在波纹谷底、焊缝热影响区，普通检视角度不易观察；

3. 人为判定存在主观性，不同质检人员对于破皮、细微裂纹的评判尺度会有差异，品质一致性很难保障；

4. 面对大批量工件，很难做到 100% 全检，偶发的高危缺陷存在流出风险；

5. 缺陷图片、点位信息不易完整留存，不利于工艺复盘以及客户审厂溯源。

四、光合智能表面瑕疵检测系统：重点关注开裂、破皮、孔洞，兼顾多类外观缺陷检测

针对换热板 / 片生产实际痛点，无锡光合智能装备有限公司依托多年工业视觉技术积累，打造深度学习表面瑕疵检测方案。方案优先针对开裂、破皮、孔洞这几类高风险缺陷做重点识别，同时可适配检测其余多数常见表面外观问题。

系统核心性能

五、四大核心技术，筑牢质量防线

1. 定制化透射光学成像，助力捕捉微小高危缺陷

换热板 / 片属于高反光金属工件，波纹结构容易产生阴影、反光干扰。光合智能采用  专用透射光源成像方案  ，针对开裂、破皮、孔洞的成像特征做专项优化。借助光线穿透板材形成的灰度变化，放大裂纹、破皮、孔洞的特征信号，规避金属表面镜面反光带来的干扰，也为其他外观缺陷提供可靠成像基础。

2. 自研深度学习算法，区分纹理干扰与真实缺陷

换热板自带波纹冲压纹理，容易带来误报干扰。基于开裂、破皮、孔洞样本训练的 AI 模型，能够区分板片固有纹路和真实损伤。在重点关注高危缺陷的基础上，对划痕、压痕等其余瑕疵也可完成分类、定位、评级；支持小样本迭代，新板型可以较快完成模型适配，缩短现场调试周期。

3. 在线联动闭环管控

系统可对接产线 PLC、MES、ERP。当识别到开裂、破皮、孔洞这类高风险缺陷时，优先触发声光报警，可联动标记工位对瑕疵位置做物理标记，便于后道复核分拣；各类缺陷信息同步上传，支持按批次、缺陷类型检索追溯，满足品质审核相关需求。

4. 数据统计，反向指导生产工艺

系统自动存储工件检测图像、缺陷位置、缺陷类型，生成对应统计报表。可统计开裂、破皮、孔洞的发生频次、高发位置，辅助企业排查原材料、模具、冲压、焊接工序的波动，由事后分选不良向工艺前置优化过渡；其余外观缺陷数据同样纳入统计分析。

六、为客户创造的实际价值

质量提升：聚焦高危缺陷，兼顾多维度外观质控

系统把开裂、破皮、孔洞这类易造成重大损失的缺陷作为管控重点，同时覆盖其余表面瑕疵，弥补人工抽检短板，降低缺陷品流转至客户端带来的泄漏、退货风险。

降本增效：缓解人工质检压力

设备可长时间连续运行，减少肉眼疲劳带来的漏检情况，减轻质检岗位人力负担，适配大批量连续生产场景。

数据赋能，推动工艺改善

依托完整缺陷数据库，便于定位开裂、破皮、孔洞的产生诱因，辅助企业优化原材料选型、模具维护、冲压焊接工艺，实现品质前置管控。

判定标准相对统一，满足审厂溯源

AI 模型判定逻辑稳定，不会随人员、班次发生偏移；图像与检测数据留存归档，支撑客户审核、质量复盘的溯源需求。

光合软件整体页面（数据报表、瑕疵数据统计、瑕疵分布展示）

七、关于光合智能

无锡光合智能装备有限公司专注于工业视觉表面瑕疵检测设备的研发与制造，核心团队在机器视觉、深度学习、光学成像领域拥有多年技术沉淀。公司产品已广泛应用于  薄膜、金属卷材（铝箔 / 铜箔 / 不锈钢）、新能源材料、光伏玻璃  等多个领域，为制造企业提供成熟的在线质检解决方案。

针对换热板 / 片检测场景，光合智能可结合企业产品类型、产线节拍、质检标准，提供原材料卷材在线检测、冲压后板片表面检测、成品外观终检等定制化方案，重点关注开裂、破皮、孔洞等高风险瑕疵，助力换热板 / 片生产企业完成质量管控数字化升级。

如果您的换热板 / 片产线，面临开裂、破皮、孔洞这类缺陷人工检测压力大、质量数据难以追溯等困扰，欢迎联系我们获取专属检测方案。

让每一片换热板 / 片都经得起检验 —— 光合智能，您身边的工业视觉检测专家
