光合智能金属板材卷材机器视觉在线检测系统｜AI微米级全自动数字化品控方案

光合智能金属板材卷材瑕疵在线检测系统，是面向铜、铝、不锈钢等金属板材、卷材高端制造行业打造的工业级AI全自动在线质检设备，专注解决各类金属片材、柔性金属卷材、精密金属板材生产过程中的表面缺陷检测、尺寸精度管控、工艺稳定性监测难题。系统依托高精度CMOS线扫视觉成像、高速图像预处理技术与光合自研深度学习AI算法，实现产线实时图像采集、多维特征分析、缺陷智能判定全流程自动化作业，替代传统人工抽检模式，帮助金属制造企业建立标准化、数字化、无人化的智能品控体系。

相较于人工肉眼检测效率低、漏检率高、主观判定误差大的弊端，本套视觉检测系统可与生产线运行节拍实时同步，实现全幅面、连续性、微米级99.9%全检，有效保障金属板材、卷材成品一致性与良品率。设备适配规模化量产与实验室试样检测双重场景，是目前高端金属板材、卷材智能制造产线的核心配套质检装备。

一、应用场景｜适配全工序量产与离线检测工况

本金属板材卷材视觉检测系统采用轻量化适配设计，兼容各类金属板材、卷材轧制、整平、涂布、复合、分切、复卷、清洗全流程设备，支持在线量产连续检测与离线抽样复检两种作业模式。设备现场安装便捷，无需大幅改动原有产线结构，不影响原有生产工艺与产能节奏，适配性与通用性极强。

适配产线与工况：铜材轧机产线、铝材精加工产线、不锈钢轧制/整平产线、金属卷材复卷机产线、金属片材整平裁切产线、分切机产线、涂布改性产线、清洗钝化产线、企业实验室试样检测、成品质量复检等全场景检测需求。

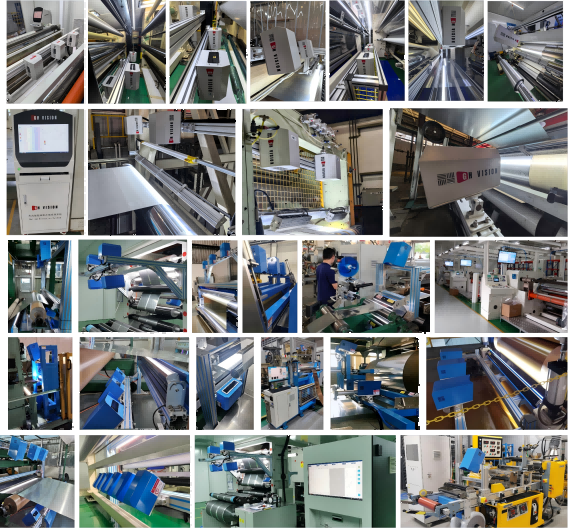

安装现场图

二、检测对象｜覆盖全品类高端金属板材、卷材

系统针对金属板材、卷材类材料的高反光、金属纹理、镜面透光、表面易氧化、板面平整度差异等特性深度优化，可稳定适配多行业高端金属材料检测，广泛应用于新能源锂电、精密电子、高端厨具、建筑装饰、特种金属新材料等高端制造领域，适配各类高精度金属板材、卷材外观质量管控场景。

适配检测材料：涵盖铜、铝、不锈钢全系金属型材，包含各类超薄金属箔材、精密金属薄片，以及标准铜板材、铝板材、不锈钢板材、改性涂布金属板/卷材等全系列工业金属板材、卷材产品，覆盖薄料、中厚料、柔性卷材、刚性片材全品类。

三、核心性能参数｜高精度、超高速、稳定量产适配

系统基于工业级硬件架构与迭代优化的AI检测算法，平衡超高节拍生产适配能力与微米级检测精度，适配现代化高速、高精度金属板材、卷材量产产线，性能稳定、容错性高、综合检测效果行业领先。

• 检测幅宽：支持个性化幅宽定制，兼容窄幅、中幅、超宽幅全规格金属板材、卷材产线，无固定尺寸限制，可根据客户设备工况定制全覆盖检测方案。

• 检测速度：支持1000m/min超高速产线同步检测，可与生产线速度实时联动匹配，并行完成图像采集与缺陷分析，无检测节拍瓶颈，不影响量产产能。

• 检测精度：常规检测精度可达0.02mm×0.02mm，可精准识别微米级细微瑕疵，有效捕捉人工无法辨识的微小针孔、压点、划痕、氧化斑点等细微缺陷。

• 缺陷联动机制：集成声光预警、金属板材/卷材边缘自动贴标定位、产线PLC信号联动停机功能，实现缺陷发现、预警、标记、止损全流程智能化管控，规避批量不良品产出。

四、缺陷检测类型｜全覆盖金属板/卷材瑕疵，杜绝漏检误检

针对金属板材、卷材轧制、整平、精加工、涂布生产工艺中常见的材质缺陷、工艺瑕疵、外来污染、加工损伤等问题，本AI视觉检测系统可实现全品类缺陷精准识别，可有效捕捉高反光基材下低对比度、弱特征、细微隐形缺陷，解决传统设备误报高、漏检多、缺陷识别单一的行业痛点。

可识别金属板/卷材缺陷类型：表面黑点、亮点、氧化斑点、油污、粉尘异物、针孔孔洞、板面/卷面褶皱、辊印、压痕、划痕、毛刺、边裂、厚度不均波纹、色差、涂布漏涂、涂层不均、贴合印痕、细微拉丝、硌伤、板面凹凸、整平纹路、压印不均等全维度外观缺陷。

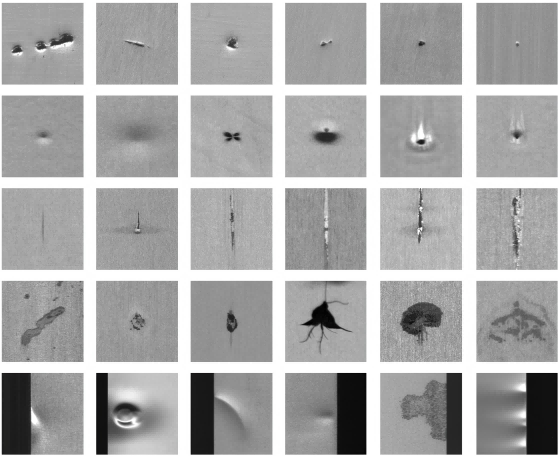

金属缺陷图像

五、成像技术优势｜定制化光学方案，从硬件源头控精度

光学成像系统是机器视觉检测的核心基础，成像质量直接决定缺陷检出率与系统稳定性。市面上通用标准化光源设备，普遍存在金属基材反光干扰、纹理遮挡、弱缺陷成像模糊、细微瑕疵无法显现等问题，算法优化无法弥补硬件成像短板，长期运行易出现漏检、误报问题。

光合智能深耕金属板材、卷材视觉检测领域，基于海量落地项目经验，针对铜、铝、不锈钢板材及卷材不同材料反光特性、表面质感、产线工况、高频缺陷特征，由专业视觉工程师一对一定制专属光学成像方案。通过匹配专属光源光谱、入射角度、镜头参数与成像距离，弱化金属基材反光、纹理干扰，强化缺陷特征成像效果，让各类细微缺陷清晰可视化，从硬件源头提升检测精度、降低误报率，解决金属板/卷材行业微缺陷检测难题。

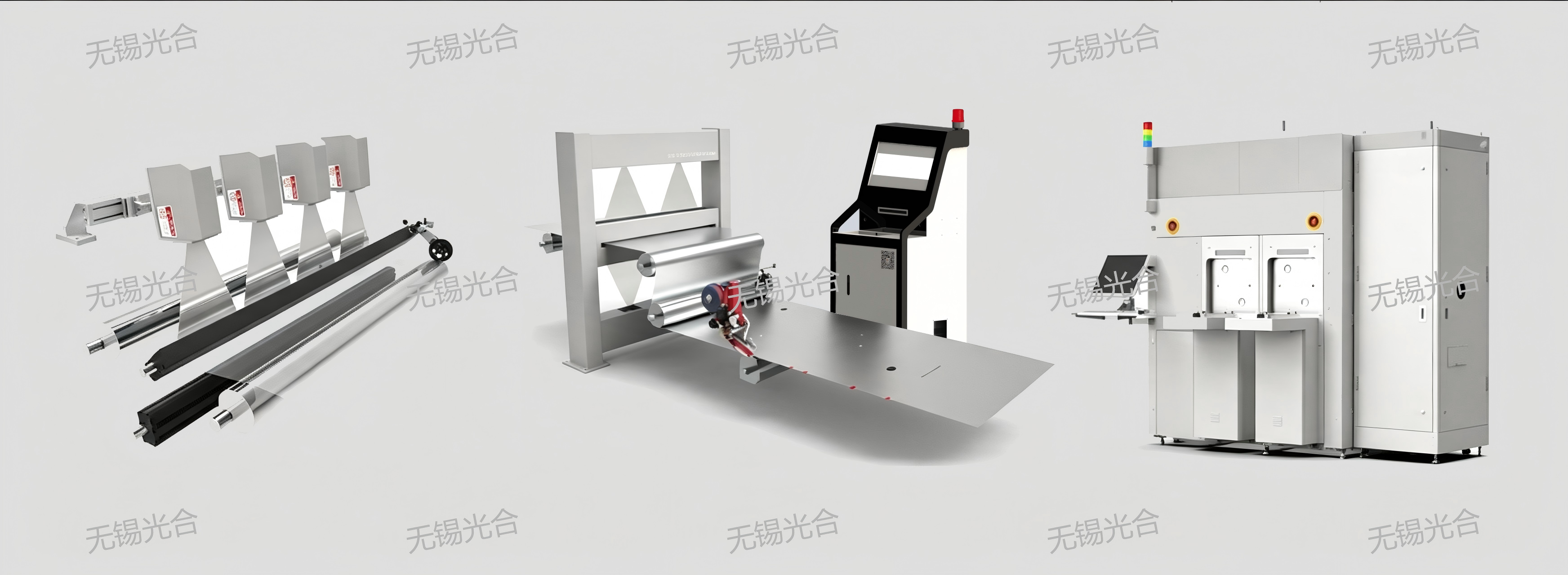

六、系统硬件架构｜模块化工业级配置，7×24h稳定量产

整套检测系统采用标准化模块化设计，结构分区清晰、安装便捷、维护简单、支持后期功能拓展与硬件升级。全系搭载工业级硬件，适配金属车间多粉尘、油污、震动、温差波动、高速运行等复杂工况，支持全天候不间断量产运行，设备稳定性强、运维成本低、使用寿命长。

• 图像采集子系统：采用高速工业线扫描CMOS相机，支持多相机并列拼接，全覆盖金属板材、卷材整体幅宽；搭配F口工业远心/广角镜头，依据金属高反光板面、卷面特性匹配精准焦距，成像无畸变、无透视误差；配置定制光谱LED线性光源，有效规避金属反光眩光，有效发光长度预留充足冗余，适配全幅面均匀打光；搭载高精度编码器实现速度同步触发，保障1000m/min超高速生产下纵向分辨率恒定；独立千兆/万兆网卡通道，杜绝高速采集图像丢帧、失真问题。

• 图像处理与分析子系统：搭载Intel 13代高性能工控主机，多核CPU、大内存搭配SSD系统盘+HDD数据盘，满足超高速产线海量图像并行运算需求；内置光合智能自研核心检测软件，完成金属板材、卷材缺陷提取、定位、测量、分类、AI深度学习判别全流程运算；配备专用信号同步与隔离抗干扰模块，精准同步相机抓拍与光源频闪，规避车间电机、设备电磁干扰，保障高速检测数据稳定。

• 输出与执行子系统：集成可调式声光报警装置，缺陷触发即时预警，报警时长可自定义；支持选配标签打印设备，可在金属板材、卷材边缘精准标记缺陷位置，便于后道分拣剔除、分卷分级、分片筛选；通过工业I/O模块对接产线PLC，实现换卷、分片感应、缺陷停机、不良剔除等联动逻辑；标配高清显示终端，支持实时画面监测与双屏拓展，可视化呈现金属板/卷材生产检测状态。

• 网络与数据接口子系统：标配以太网TCP/IP接口，可接入工厂内网，支持检测数据对接MES、ERP等智能制造管理系统；采用SQLite/MySQL双数据库本地存储，检测数据、缺陷图像、生产记录可留存1年以上，满足品质溯源、客户审厂需求；预装远程运维模块，支持远程诊断、程序升级、故障排查，大幅降低现场运维成本与停机时间。

• 工业防护机柜：整机采用防尘、防油污、散热、防震一体化工业设计，适配金属加工车间复杂生产环境，有效保护核心硬件，延长设备使用寿命，保障高速量产长期稳定性。

七、AI智能算法模块｜深度学习架构，适配复杂检测工况

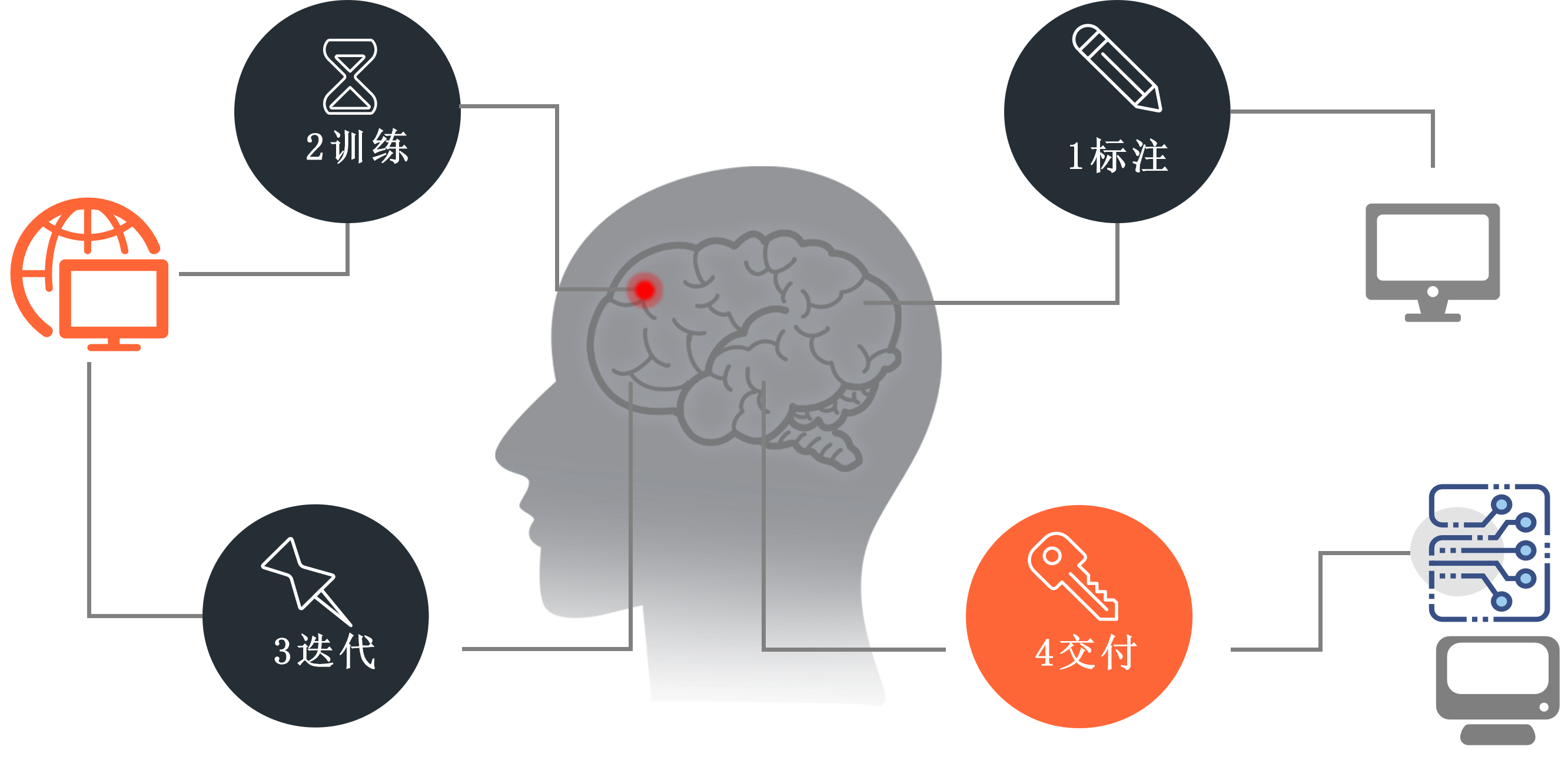

系统搭载光合自研深度学习AI识别模块，针对性解决金属板材、卷材高反光基材低对比度缺陷、金属纹理遮挡、弱特征瑕疵难以识别、高速运动成像干扰等行业技术难点。区别于传统阈值算法与传统机器视觉算法，本系统无需海量样本储备，依托小样本学习能力，仅需少量金属板/卷材缺陷样本即可快速完成模型训练、迭代优化，自动实现缺陷精准识别、智能分类与特征区分。

AI算法可自适应铜、铝、不锈钢等不同材质的板材与卷材、不同轧制整平工艺、不同缺陷类型的检测场景，有效降低高速生产下的误报、漏检概率，可识别新型非标缺陷，解决传统设备适应性差、迭代能力弱的问题，适配各类金属板材、卷材复杂量产工况的长期智能化检测需求。

八、数字化品控闭环｜全流程数据可追溯、可分析、可优化

本系统构建缺陷预警、精准标记、产线联动、数据存储、智能分析、品质溯源一体化全闭环品控体系，推动金属板材、卷材生产品控从“经验判断”转向“数据驱动”，助力企业搭建标准化数字化质量管理体系。

系统检出缺陷后即时声光预警，联动高速产线实现紧急停机，快速阻断批量不良生产；同步完成金属板材、卷材边缘精准贴标标记，收卷、分片后可快速定位瑕疵段落与瑕疵板材，精准剔除、减少高端金属原料损耗。设备自动记录每卷、每批板材的缺陷位置、尺寸、数量、高清图像、生产时段等全维度数据，智能生成质量报表、缺陷分布热力图、缺陷类型统计分析图表。

企业可依托数据分析结果复盘轧制、整平、涂布、精加工生产工艺、优化设备参数、调整生产流程，持续提升产品良率；同时完整的数据档案可满足下游锂电、电子、精密制造、厨具装饰客户审厂、品质溯源、第三方质检的标准化要求，适配高端供应链准入规范。

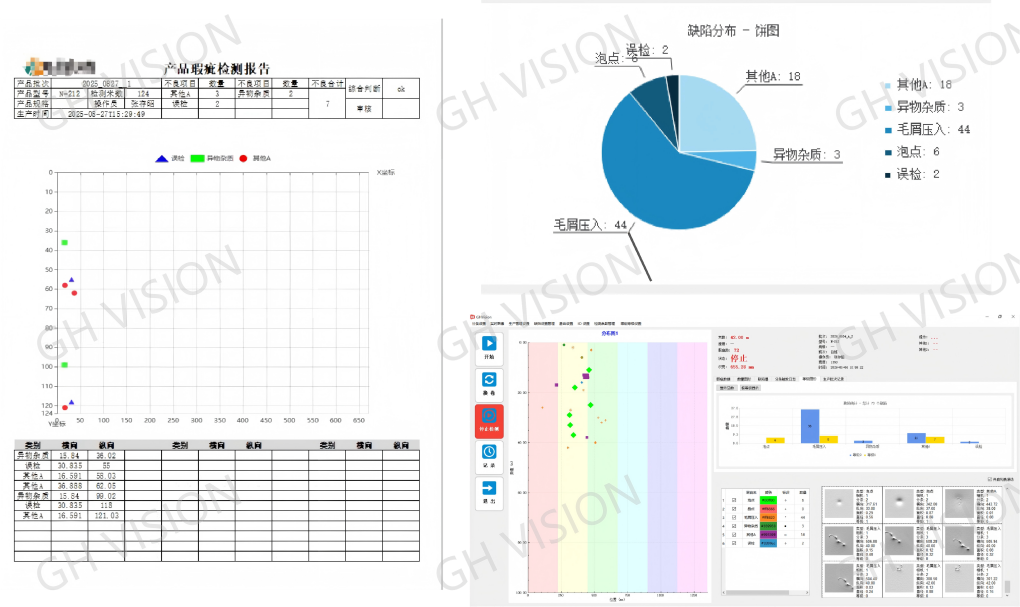

软件页面图

九、核心应用价值｜赋能金属板材卷材制造提质降本、智能升级

光合智能AI金属板材卷材在线检测系统以工业视觉与人工智能技术为核心，帮助金属制造企业解决人工质检痛点、补齐数字化品控短板，在品质稳定、成本管控、生产效率、品牌竞争力等方面形成核心价值：

• 稳定产品品质，降低售后风险：采用100%全幅面微米级全检模式，杜绝细微缺陷流出，稳定铜、铝、不锈钢板材及卷材成品良品率，有效减少高端客户投诉、退货与售后赔付风险，夯实产品市场口碑。

• 替代人工质检，降低运营成本：全自动无人化检测，替代传统人工质检班组，彻底解决高速产线人工疲劳漏检、主观误判、人工成本高、招工难、管理难等问题，持续降低企业人力与生产运营成本。

• 数据全程可溯，实现标准化品控：全流程质量数据可视化存档、智能化分析、长期化追溯，让金属板材、卷材品控管理有据可依、有证可查，实现标准化、数字化、科学化管控。

• 适配超高速量产，保障生产效率：具备1000m/min超高速同步检测能力，适配金属板材、卷材行业主流高速自动化轧制、整平、精加工产线，检测工序与生产工序并行同步，无节拍制约，稳定整体产能与出货效率。

• 高精度检测，匹配高端品质标准：0.02mm微米级检测精度，可持续满足新能源锂电、精密电子、厨具装饰、特种材料等高精尖行业严苛的品质验收标准，适配高端供应链准入要求。

• 优化生产模式，提升安全生产等级：减少人工近距离高速产线值守与巡检作业，降低人工安全隐患，推动金属板材、卷材产线向无人化、自动化、安全化生产模式升级。

• 助力品牌升级，增强核心竞争力：搭建智能化数字化品控体系，助力金属板材、卷材制造企业对接高端客户、承接高端订单、拓宽高端市场，有效提升企业行业影响力与核心市场竞争力。
