铜箔/铝箔AI机器视觉在线检测系统

随着新能源、PCB电子产业快速迭代，锂电铜箔持续向4.5μm极薄化方向演进，高端包装铝箔、电池铝箔的品质门槛不断抬升，下游动力电池、PCB厂商对材料表面一致性、可追溯性提出严苛审厂要求，传统人工抽检模式已难以匹配高速量产与高端供应链准入标准。

铜箔、铝箔作为PCB线路板、锂电池负极集流体的核心基材，针孔、氧化点、油斑、硌痕、划痕、褶皱、夹杂等微米级表面缺陷，肉眼很难有效捕捉。微小针孔会造成锂电池隔膜刺穿，引发电芯微短路、热失控；流入PCB制程，则带来线路断路、阻抗异常、腐蚀短路风险，极易造成批量报废与巨额经济损失。人工目视仅能抽样检测，存在判定标准不统一、人眼疲劳漏检误检高发、缺陷数据无法留存溯源等痛点，成为制约材料企业良率提升、进入头部客户供应链的关键瓶颈。

金属瑕疵图

无锡光合智能装备有限公司深耕卷材机器视觉检测赛道，面向锂电铜箔、PCB电解铜箔、电池铝箔、高端包装铝箔推出铜箔/铝箔专用AI视觉在线检测解决方案。依托完全自主可控软硬件架构，针对高反光金属卷材的成像难点做专项光学优化，实现正反面全幅面高速全自动检测，助力企业完成品质管控数字化升级。

核心硬件成像架构

系统采用双面同步成像方案，适配金属高反光材质特性：

· 多组高线阵线扫相机，实现卷材正反面同步扫描，无检测死角；

· 定制偏振LED光源，明场暗场组合打光，抑制镜面反光，放大针孔、氧化斑、细微划痕灰度差异；

· 高精度同步编码器，跟随产线速度同步采集图像，升降速工况下图像不拉伸失真；

· 万兆高速传输链路，保障最高1000m/min产线图像稳定传输不丢帧。

关键检测能力

1. 高标准缺陷识别 严格对标GB/T 22638.2-2016、GB/T 29847-2025、IPC-TM-650等国内外标准，可识别针孔、油斑、硌痕、擦伤、条纹、金属夹杂等全类型瑕疵；基础检测精度0.1mm，可按需优化至0.02mm，针对4.5μm超薄锂电铜箔，稳定检出15μm级针孔、50μm级细微瑕疵。

2. 宽幅产线兼容 适配1300-1500mm主流产线幅宽，支持更宽规格非标定制；可直接加装于分切机、收卷机工位，无需大规模改造原有产线，兼顾小批量多品类与大批量连续生产。

3. AI深度学习算法能力 搭载自研缺陷动态更新引擎，依托百万级金属卷材缺陷特征数据库，针对铜箔高反光、铝箔轧制油污等复杂工况持续迭代；缺陷识别准确率99.98%，分类准确率99.6%，误报率低于0.1%，适配长期24小时不间断工业量产。

数字化品控闭环功能

· 声光报警+侧边贴标：识别缺陷即时告警，精准标记缺陷坐标，后端分切快速剔除不良段，减少整卷报废；

· 批量不良联动停机：连片针孔、大面积氧化等批量缺陷可对接PLC自动停机，遏制大规模次品产出；

· 完整质检数据沉淀：记录缺陷类型、尺寸、坐标、批次班次，自动输出缺陷热力图与Excel质检报表；

· 工厂系统对接：开放标准接口对接MES/ERP，完整留存质检档案满足下游审厂；依托缺陷分布数据反向指导电解、钝化、轧制工艺优化，从源头降低缺陷发生率。

项目落地优势

✅ 全栈自主研发：算法、光学、软硬件系统全部自研，打破海外设备壁垒，可跟随材料工艺迭代持续提供技术升级服务。

✅ 深度行业落地经验：已有超薄锂电铜箔头部项目落地案例，设备可直接替代多班组人工质检，削减人力成本。

✅ 高度定制化、本土快速交付：幅宽、速度、软件功能按需定制，本土研发制造，30天内完成定制方案落地投产。

落地案例参考 某锂电铜箔企业改造前依靠人工抽样，每月因针孔、氧化瑕疵带来退货与电芯报废损失超7万元。上线光合智能视觉检测系统后，正反面微小缺陷实现100%全检，客户退货率下降95%；取消专职质检班组，年节约人工成本26万元；借助缺陷热力报表优化过滤与钝化工艺，针孔氧化缺陷发生率下降86%，顺利进入一线动力电池供应链。

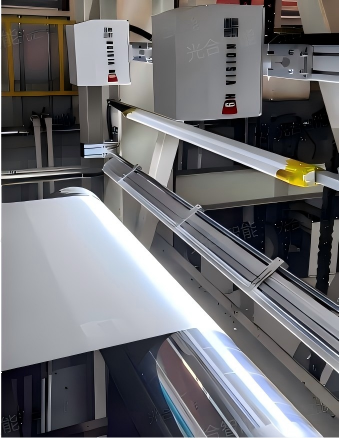

铝箔安装现场

面对新能源与电子材料行业日趋激烈的供应链竞争，全检数字化是材料企业守住订单、提质降损的必由之路。光合智能铜箔铝箔在线检测系统，以微米级检测能力、完整数字化闭环、本土化定制服务，助力金属卷材制造企业夯实品质竞争力，迈向高质量发展。
