避开选型陷阱！无锡光合智能装备带您深剖CCD三大架构优劣，锁定最优解

在工业自动化、精密检测等领域，图像传感器是机器的“眼睛”。无锡光合智能装备有限公司作为深耕智能视觉检测设备的解决方案提供商，深知选择恰当的图像传感器对系统性能至关重要。CCD（电荷耦合器件）传感器因其高灵敏度、低噪声等特性，在特定高要求场景中仍有不可替代的地位。本文将深入解析三种主流CCD架构的核心差异与适用场景，助力您的选型决策。

一、 全帧（Full-Frame）CCD：追求极致感光与分辨率的基石

核心原理： 最大特点是其像素区域身兼两职——既是感光单元，也是电荷转移通道。这听起来似乎矛盾，但正是FF CCD的精妙之处。在曝光（积分）期间，像素区域积累光子产生的电荷；曝光结束后，这些电荷包通过同一像素区域垂直向下移动至读出寄存器。

实现关键： 为了能在感光区上方施加控制电荷移动的电压，其栅极电极采用了特殊透明材料（如多晶硅）。

核心优势（无锡光合智能装备重点关注）：结构相对简单，工艺成熟，稳定性高。感光面积占比（填充因子）极高，近乎100%。 这意味着在同等芯片面积下，它能容纳最多像素或单个像素感光能力最强，带来极高的量子效率和分辨率潜力，非常适合对微弱信号或超高分辨率要求严苛的静态或准静态成像，如高端科研成像、天文观测、部分精密尺寸测量。

显著局限：必须依赖机械快门或同步精准的频闪光源。 这是其工作原理决定的硬伤。因为在电荷垂直转移读出期间，感光区仍在持续感光。若无快门遮挡，读出过程中的入射光会严重干扰甚至破坏正在转移的原始图像电荷包，导致图像模糊或失真。这增加了系统复杂度、成本，降低了可靠性和速度。

二、 帧传输（Frame-Transfer）CCD：速度与无快门的平衡之选

核心原理： 为解决FF CCD对机械快门的依赖，FT CCD将芯片分为面积相等的上下两部分：上半部是感光成像区，下半部是遮光的存储区。曝光结束后，整个成像区的电荷包被极速（微秒级）垂直转移到下方的存储区。随后，存储区内的电荷再被安全地、相对较慢地读出。与此同时，感光区可立即开始下一帧的曝光。

核心优势（无锡光合智能装备实践洞察）：基本消除对机械快门的强制需求， 大幅简化系统设计，提升可靠性和适用性（尤其便携或空间受限设备），并降低功耗。支持“流水线”工作， 读出与下一帧曝光可并行，显著提升帧率，适用于需要一定速度的动态检测场景。

关键局限：“垂直拖影”（Smear）： 电荷从感光区转移到存储区的过程虽快，但非瞬时。转移期间入射到传感器上的强光（尤其是高亮物体）会在电荷转移路径上产生额外电荷，在最终图像上形成垂直方向的亮条纹。无锡光合智能装备通过优化光源控制、算法补偿或在极端场景下配合短时快门来缓解此问题。

成本与“硅效”降低： 存储区不感光，意味着为实现与FF CCD相同的有效像素数，芯片总面积需翻倍（感光区+存储区），导致单位面积成本上升，或相同面积下有效像素减半。

三、 线间传输（Interline-Transfer）CCD：高速动态与电子快门的典范

核心原理： IT CCD为每个感光像素（通常采用光电二极管）紧邻配置了一个遮光的垂直移位寄存器（存储+传输单元）。曝光结束时，所有像素的电荷包瞬间（并行）转移到相邻的垂直寄存器中。随后，这些电荷再逐行移出读出。在读出期间，感光区可进行下一帧曝光（实现高帧率），或等待读出完成再开始曝光（彻底避免读出期间感光干扰）。

核心优势：实现真正的全局电子快门， 几乎完全消除垂直拖影，对拍摄高速运动物体或存在强光源的场景至关重要（如产线高速检测、交通监控）。无需机械快门， 系统更紧凑可靠。保持高帧率潜力， 感光与读出可重叠。

主要局限与应对：感光面积占比低（填充因子低）： 这是最大缺点。每个像素区域被感光单元和相邻的（不感光的）存储/传输结构占据，导致实际感光面积显著小于像素总面积，降低了量子效率。解决方案是：集成微透镜阵列 (Microlenses)： 在每个像素上方添加微型光学透镜，将入射光聚焦到该像素的感光区域上，有效提高集光效率，大幅改善低照度性能。当然，微透镜设计对入射角、光学串扰等有更高要求，需在系统光学设计中精细匹配。

潜在的“溢出拖影”： 在极高光强下，感光像素产生的过量电荷可能溢出到相邻的垂直寄存器，造成轻微拖影。通过精确控制曝光时间（电子快门速度）和优化像素设计可有效抑制。

四、无锡光合智能装备有限公司的选型建议：

选择哪种CCD架构，核心在于权衡应用的核心需求：

• 追求极限分辨率和灵敏度，且速度要求不高、能接受快门？ 全帧CCD 可能是理想之选。

• 需要较高速度、无快门设计，能接受轻微拖影风险？ 帧传输CCD 提供了良好平衡。

• 高速动态拍摄、严格杜绝拖影、依赖电子快门？ 线间传输CCD（配合微透镜）是当前主流高性能工业视觉应用的首选

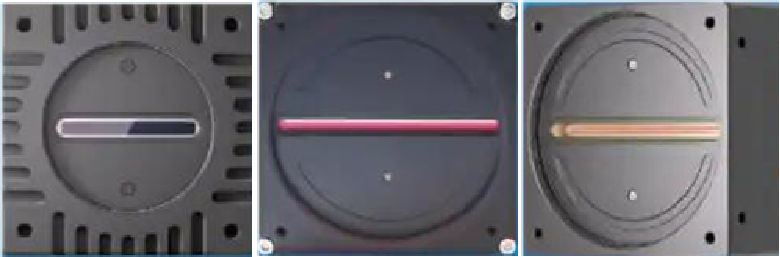

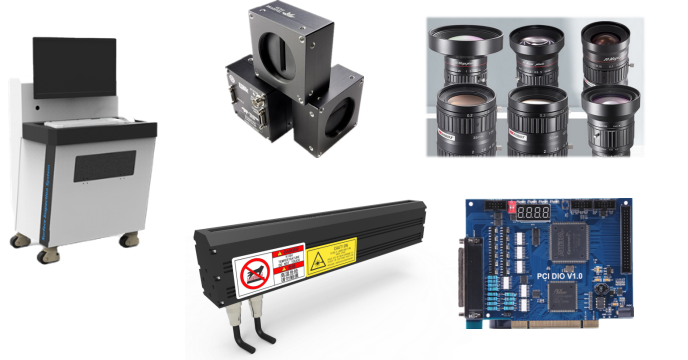

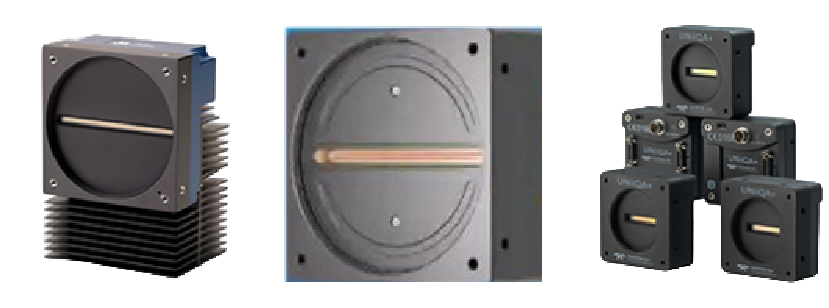

无锡光合智能装备有限公司在构建瑕疵在线检测方案时，不仅深入理解各类传感器的物理特性，更注重将其与精密光学设计、高速控制电路、先进图像处理算法及特定行业工艺深度融合。我们根据客户具体的检测对象、精度要求、速度指标、环境条件和成本预算，提供包含最优传感器选型在内的端到端视觉解决方案，助力客户实现精准、高效、可靠的智能检测与自动化控制。
